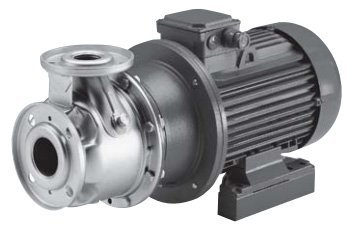

Насос ХN центробежный электронасос из нержавеющей стали AISI 316 с осевым всасывающим и радиальным напорным патрубками

СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОE СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ПРОМЫШЛЕННОСТЬ.

ПРИМЕНЕНИЕ

• Циркуляция и подача чистой воды и химически неагрессивных жидкостей.
• Водоснабжение и повышение давления.
• Системы полива.
• Циркуляция воды в системах кондиционирования.
• Моечные системы.
• Промышленность.
• Сельское хозяйство. Плавательные бассейны.

диапазон гидравлических характеристик XN 2900 об/мин и 1450об/мин.

ХАРАКТЕРИСТИКИ
НАСОС

• серия ХN включает в себя одноступенчатые центробежные насосы из нержавеющей стали AISI 316.
• размеры и диаметр всасывающего и напорного патрубков соответствуют стандарту EN 733 (в прошлом DIN 24255);
• размеры фланцев соответствуют стандарту UNI-EN 1092-2 (в прошлом UNI 2236);
• возможные типоразмеры: от DN 25 до DN 80;
• вращение насоса против часовой стрелки если смотреть со стороны всасывающего патрубка. Конструкция выдвигается с тыльной стороны.

ДИАПАЗОН ПРИМЕНЕНИЯ

• Подача:
  1. до 240 м3/ч, 2-х полюсный,
  2. до 130 м3/ч, 4-х полюсный;
• Напор:
  1. до 110 м, 2-х полюсный,
  2. до 23 м, 4-х полюсный;
• Температура перекачиваемой жидкости, стандартное исполнение: от -20 до +120°C. Специальные модели поставляются по запросу;
• Максимальное рабочее давление: 12 бар (PN 12).

ЭЛЕКТРОДВИГАТЕЛЬ

• 3-х фазный, асинхронный, с короткозамкнутым ротором типа "беличье колесо", герметично изолированная конструкция с воздушным охлаждением;
• Характеристики соответствуют стандарту EN 60034-1;

Стандартно поставляются двигатели ESPA:

1. 4-х полюсные версии до 7,5 кВт(включительно);
2. 2-х полюсные версии до 22 кВт (включительно).

Двигатели больших мощностей выпускают другие производители.
Двигатели ESPA для наружного использования имеют значения КПД , которые относятся ко 2 классу энергоэффективности.

• Класс защиты IP55;
• Класс изоляции - F;
• Максимальная температура окружающей среды: 40°C. Для других условий окружающей среды требуется корректировка мощности двигателя;
• Защита от перегрузки обеспечивается пользователем;
• Отверстия для слива конденсатана всех двигателях;
• Стандартное напряжение:
  1. Однофазный двигатель: 220-240 В, 50 Гц;
  2. Трехфазный двигатель:
     • 220-240/380-415 В, 50 Гц для двигателей мощностью до 3 кВт;
     • 380-415/660-690 В, 50 Гц для двигателей мощностью свыше 3 кВт.

КОНСТРУКЦИЯ

• Центробежный насос из нержавеющей стали с осевым всасывающим и радиальным напорным патрубками;
• Корпус насоса сделан из нержавеющей стали AISI 316L (PN 16);
• Фланцы соответствуют стандарту UNI-EN 1092-2 (в прошлом UNI 2236) и DIN 2533;
• Выдвигаемая с тыльной стороны конструкция (рабочее колесо, адаптер и двигатель) извлекается без отсоединения корпуса насоса от трубопровода;
• Закрытое рабочее колесо из нержавеющей стали AISI 316L, сваренное при помощи лазерных технологий (для типоразмеров 25, 32, 40, 50, 65-160/75, 65-160/110A) или литая нержавеющая сталь AISI CF8M;
• Торцевое уплотнение вала соответствует стандарту EN 12756 (в прошлом DIN 24960);
• Пробки сливного и заливного отверстий выполнены из нержавеющей стали 316L.

СОЕДИНЕНИЕ ДВИГАТЕЛЯ И НАСОСА

• ХN — Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, рабочее колесо крепится непосредственно на удлиненный вал двигателя;
• ХNS — насос соединен с двигателем с помощью адаптера , крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через "глухую муфту";
• ХNF — с адаптером, гибкой муфтой и фиксирующей станиной-основанием.

Возможные исполнения: насос со свободным валом и муфта с проставком.

ПРИНАДЛЕЖНОСТИ ПО ЗАПРОСУ

• Ответные фланцы из нержавеющей стали AISI 316 или оцинкованного железа;
• Промежуточный фланец с возможностью подсоединения манометра;
• Регулировочные шайбы для насоса и двигателя.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

• Различные напряжение и частота;
• Различные материалы для торцевого уплотнения вала и уплотнения корпуса насоса;
• Модель с внутренней рециркуляцией перекачиваемой жидкости через торцевое уплотнение;
• Модель со стопорным штифтом вращательной части торцевого уплотнения;
• Двигатели, адаптированные к жаркой и влажной окружающей среде;
• Версии с управлением частотным регулятором HV ;
• Модель ХNF оснащена гибкой муфтой с проставком;
• Модель двигателя с дизельным приводом.

СЕРИЯ ХNS-ХNS4 ПЕРЕЧЕНЬ МОДЕЛЕЙ И ТАБЛИЦА МАТЕРИАЛОВ

* Для 25/32/40-125 2/4-полюсных версий, для 25/32/40-160 2/4-полюсных версий, для 25/32/40-200 2/4-полюсных версий.

	2-Х ПОЛЮСНЫЕ
	XNS32 250/110 XNS40 250/110A XNS40 250/110 XNS40 250/150 XNS50 200/110A XNS50 200/110 XNS50 250/150 XNS50 250/185 XNS50 250/220 XNS65 160/110A XNS65 160/110	XNS65 200/150 XNS65 200/185 XNS65 200/220 XNS65 250/300 XNS65 250/370 XNS80 160/110 XNS80 160/150 XNS80 160/185 XNS80 200/220 XNS80 200/300 XNS80 200/370

* Для 25/32/40-125 2/4-полюсных версий, для 25/32/40-160 2/4-полюсных версий, для 25/32/40-200 2/4-полюсных версий.

ЭЛЕКТРОДВИГАТЕЛИ
Двигатель с короткозамкнутым ротором типа "беличье колесо" в алюминиевом корпусе закрытой конструкции с внешней вентиляцией. Двигатели Espa в стандартном исполнении 4-х полюсные до 7.5 кВт (включительно), и 2-х полюсные до 22 кВт (включительно). Двигатели больших мощностей выпускают другие производители.
Двигатели Espa для наружного использования по значениям КПД относятся ко 2 классу энергоэффективности.
Охлаждение обеспечивается вентилятором в соответствии с EN 60034-6.
В двигателях до типоразмеров IM 100 включительно клеммная коробка выполнена из технополимера ABS, для больших типоразмеров из сплава алюминия.
Для двигателей типа SM кабельные вводы имеют стандартные размеры сечения в соответствии с EN 50262 (метрическая резьба), а для двигателей LM в соответствии с DIN 46255 (резьба PG).
Класс защиты в стандартном исполнении IP55, класс изоляции F.
Стандартные напряжения:

• Однофазное исполнение: 220-240 В 50 Гц, со встроенной автоматической защитой от перегрузок до 1,5 кВт;
• Трехфазное исполнение: 220-240/380-415 В 50 Гц для мощностей до 3 кВт (включительно);
  380-415/660-690В, 50 Гц для мощностей выше 3 кВт, защита от перегрузки обеспечивается пользователем.

СЕРИЯ XN-XNS-XNF
ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 2-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ

* Также существуют однофазные исполнения (XNM)
** /92 = 9.2 кВт XN ** /110 = 11 кВт XNS

СЕРИЯ ХNS РАЗМЕРЫ И ВЕС
