Технические данные

Multi 25

Multi 35N

Multi 55N

Подача, max

5,5 м³ /час

10,8 м³ /час

18,5 м³ /час

Напор, max

67 м

144 м

94 м

Потребляемая мощность, Р1

от 0,9 до 1,4 кВт

от 1,4 до 4,9 кВт

от 2,1 до 4,9 кВт

Исполнение по току: Напряжение / частота

однофазное: 1~220-240В / 50Гц - для насосов с маркировкой М и MN трехфазное: 3~380-420В / 50Гц - для насосов без маркировки М и MN

Номинальные обороты двигателя

2900 об/мин

Степень защиты / класс изоляции

IP 44 / F

Режим работы мотора

S1

Встроенная тепловая защита

во всех однофазных насосах

Охлаждение мотора

внешнее за счет вентилятора

Температура перекачиваемой жидкости / окружающего воздуха, max

35°С / 40°С

Давление, выдерживаемое корпусом, max

10 bar

16 bar

16 bar

Материалы

Корпуса насоса

нерж. сталь AISI 304

Корпус двигателя

алюминий L-2521

Рабочие колеса

нерж. сталь AISI 304

Диффузоры

армированный технополимер

Вал

нерж. сталь AISI 420

нерж. сталь AISI 420-модель 35 3, 35 4, 35 5, 35 6; нерж. сталь AISI 303-модель 35 8, 35 10

нерж. сталь AISI 420-модель 55 4; 55 3
нерж. сталь AISI 303-модель 55 6, 55 7

Тип уплотнения вала, материалы

торцевое, графито-алюминиевое

Фланцы

чугун

Комплектация

ответные фланцы с внутренней резьбой (согласно DIN 2558)

Дополнительное оборудование

PROTEC (раздел Принадлежности)

MULTI 25 3

6 bar

MULTI 25 4

4,3 bar

MULTI 25 5

3,5 bar

MULTI 35 3

11,7 bar

MULTI 35 4

230 V
50 Hz

230/400 V
50 Hz

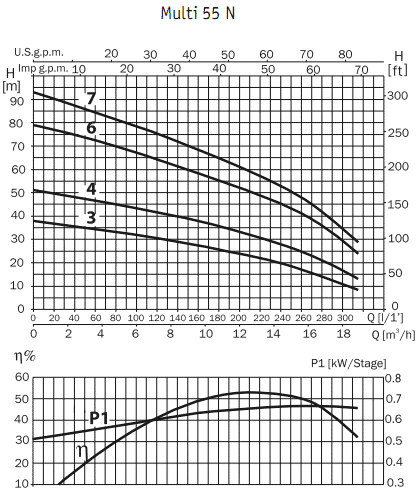

L/1'

20

50

75

100

150

200

250

300

m³/h

1.2

3

4.5

6

9

12

15

18

MultlS5 3M N

Multi55 3 N

-

37

35

33

31

28

24

18

10

-

MultiSS 4 N

-

50

47

45

43

39

33

26

16

-

Multi55 6 N

-

77

73

70

66

60

52

43

29

-

Multi55 7 N

-

90

86

82

78

70

60

50

35

230 V
50 Hz

230/400 V
50 Hz

A

P1 (kW)

kW

HP

µF

1~
230 V

3~
230 V

3~
400 V

1~

3~

Multi55 3M N

Multi55 3 N

9.6

6.6

3.8

2.1

2.1

1.5

2

30

-

Multi55 4 N

-

8.3

4.8

-

2.8

2

3

-

-

Multi55 6 N

-

12.1

7

-

4.2

3

4

-

-

Multi55 7 N

-

15.6

9

-

4.9

4

5.5

-

А

В

С

D

Е

F

G

Н

I

Multi 55 3 N

184

203

37

133

201

1 ^1/2"

1 ^1/4"

Multi 55 3 MN

184

203

37

133

201

1 ^1/2"

1 ^1/4"

Multi 55 4 N

184

203

37

133

201

1 ^1/2"

1 ^1/4"

Multi 55 6 N

184

203

37

133

201

1 ^1/2"

1 ^1/4"

Multi 55 7 N

184

203

37

133

201

1 ^1/2"

1 ^1/4"
